氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉,經變速箱增大了扭矩后帶動鏈輪旋轉帶動鏈條完成起吊工作的。它主要由氣動馬達、行星減速器、手控閥,主控閥, 吊掛總成、制動機構、起重鏈條、等部分組成。氣動葫蘆可配合防爆型手拉小車或氣動小車組成移動式氣動起重工具。起吊機構通過控制主控閥,來實現起吊重物的升、降,通過開閉制動器達到起升、下降定位制動。環鏈氣動葫蘆確保起吊作業的安全,氣動葫蘆起吊機構整體可固定使用。
氣動葫蘆的特性優點:
1.安全防爆
-采用壓縮空氣為動力,100%工作循環.氣動葫蘆可以連續運行,因?yàn)闅鈩?dòng)馬達不會發熱.運行的空氣壓力將灰塵、污垢、濕氣和腐蝕性氣體擋在殼體之外,無電氣危險,由于不使用電力,在爆炸環境中免受電擊,使用空氣動力是明顯的優勢,氣動葫蘆無火花運行,安全防爆。
2.可調速度
-在提升或下降時,可無級調速;運行速度快,是電動葫蘆的3倍;手拉葫蘆的5-10倍。
3.過載保護、斷氣保護
避免氣源突然中斷造成載重物突然掉落。使產品擁有更進一步的品質保證, 避免載重物超載對產品造成損傷。
4.操作簡單
拉桿控制操作簡單易于控制,在提升或下降時,從而可以迅速的響應手柄輸出的動作。
5.清潔環保、安全可靠
內部潤滑系統消除了空氣污染。適合在潮、濕、高粉塵等特殊或惡劣的環境里工作。
6.搬運省力
氣動葫蘆除了注重外型的美觀,比電動葫蘆體積小,重量輕,易于搬運,以及產品結構設計堅實,使得操作可靠、維護量小。
7.故障率低、經久耐用
氣動葫蘆經久耐用,使用壽命比一般同類產品有明顯延長。
滬工氣動葫蘆優勢:
1.安全一采用壓縮空氣為動力,無火花運行,安全防爆。
2.具有斷氣保護功能,即便突然切斷氣源,重物也不會墜落。
3.具有過載保護功能,無法提起超過額定負載的重量。
4.高效一工作效率高,具有同類產品無法達到的提升速度。
5.具有無極變速功能,可根據吊起重量自由控制上升速度。
6.精準一控制手柄可調節進氣量大小,精準控制。
7.節能一體積小,重量輕。
參數:

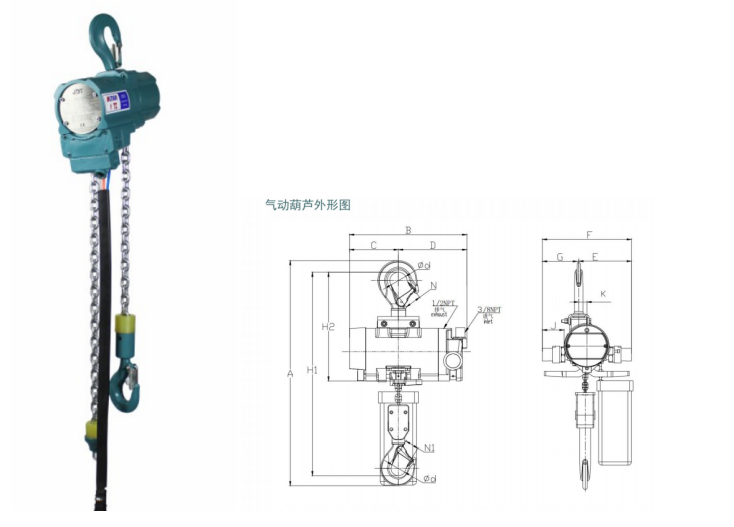

型號 | 單位 | GTH25-1 | GTH50-1 | GTH500-1 | GTH1T-1 | GTH2T-2 | GTH3T-3 |
A | mm | 616 | 616 | 616 | 616 | 635 | 616 |
B | mm | 310 | 310 | 310 | 310 | 315 | 310 |
C | mm | 128.6 | 128.6 | 128.6 | 128.6 | 146 | 128.6 |
D | mm | 181.4 | 181.4 | 181.4 | 181.4 | 185 | 181.4 |
E | mm | 145.5 | 145.5 | 145.5 | 145.5 | 140 | 145.5 |
F | mm | 258 | 258 | 258 | 258 | 150 | 258 |
G | mm | 105.5 | 105.5 | 105.5 | 105.5 | 295 | 105.5 |
J | mm | 55.5 | 55.5 | 55.5 | 55.5 | 65 | 55.5 |
K | mm | 23.5 | 23.5 | 23.5 | 23.5 | 26 | 23.5 |
H1 | mm | 460 | 460 | 460 | 460 | 500 | 460 |
H2 | mm | 260 | 260 | 260 | 260 | 165 | 260 |
φd | mm | 35 | 35 | 35 | 35 | 48 | 35 |
N | mm | 32 | 32 | 32 | 32 | 33 | 32 |
滬工工業用掛鉤式氣動葫蘆參數:
單位 unit | GTHI25-1 | GTH250-1 | GTH500-1 | GTHIT-2 | GTH2T-2 | GTH3T-3 | ||||||||
氣壓 | Mpa | 0.4 | 0.63 | 0.4 | 0.63 | 0.4 | 0.63 | 0.4 | 0.63 | 0.4 | 0.63 | 0.4 | 0.63 | |
載荷Capacity | 公斤(KG) | 125 | 250 | 500 | 1000 | 2000 | 3000 | |||||||
鏈條數 | 根 | 1 | 1 | 1 | 2 | 2 | 3 | |||||||
馬達輸出功率 | 千瓦(EW) | 0. 6 | 1 | 0. 6 | 1 | 0.6 | 1 | 0.6 | 1 | 0.6 | 1 | 0.6 | 1 | |
提升高度 | 米(M) | 2~20 (標準高度為3米) | ||||||||||||
滿載提升速度 | 米/分鐘 | 18 | 20 | 12 | 15 | 7 | 10 | 4 | 6 | 2.1 | 4.5 | 1.8 | 2.3 | |
空載提升速度 | 米/分鐘 | 30 | 35 | 25 | 30 | 17 | 20 | 7 | 9 | 5 | 5.5 | 4 | 5 | |
滿載下降速度 | 米/分鐘 | 27 | 36 | 13 | 15 | 16 | 17 | 10 | 11 | 5 | 6 | 5 | 6 | |
滿載耗氣量-提升 gas -consuption increase | 立方米/分鐘(m3/nin) | 0.7 | 1.2 | 0.7 | 1.2 | 0.7 | 1.2 | 0.7 | 1.2 | 0.7 | 1.2 | 0.7 | 1.2 | |
滿載耗氣量下降 | 立方米/分鐘(m3/min) | 0.8 | 1.5 | 0.8 | 1.5 | 0.8 | 1.5 | 0.8 | 1.5 | 0.8 | 1.5 | 0.8 | 1.5 | |
鏈條尺寸 | mm | 6. 3*19 | 6. 3*19 | 6. 3*19 | 6. 3*19 | 7*21 | 7*21 | |||||||
鏈條重量 | kg/米 | 0. 9 | 0.9 | 0.9 | 0.9 | 1. 0 | 1.0 | |||||||
標配重量 | 千克 | 22 | 22 | 24 | 27 | 38 | 48 | |||||||
控制器氣管長度 | 米 | 2~5 (標準為3米) | ||||||||||||
滿載噪音-提升 | 分貝(dB) | 73 | 77 | 74 | 78 | 75 | 78 | 77 | 80 | 80 | 82 | 80 | 82 | |
滿載噪音-下降 | 分貝(dB) | 80 | 83 | 80 | 83 | 84 | 86 | 85 | 88 | 85 | 88 | 85 | 88 | |
氣管接頭Tracheal joint | (in) | 3/8NPT | 3/8NPT | 3/8NPT | 3/8NPT | 3/8NPT | 3/8NPT | |||||||
氣管尺寸(內徑 ) | 毫米 | 10 | 10 | 12 | 12 | 12 | 12 |
