產品介紹

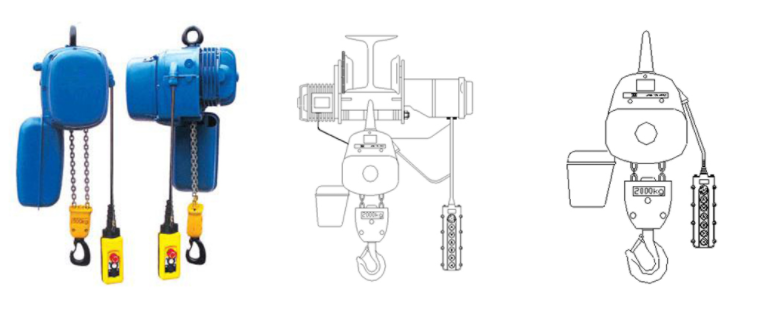

PK型環鏈電動葫蘆的起重量為125公斤-2000公斤,具有單速和雙速兩種起升速度,PK環鏈電動葫蘆主要采用高強度的輕金屬合金制造,結構緊湊、體積小、自重輕等優點。PK環鏈電動葫蘆根據自行剎車原理設計的錐形轉子電動機,有普通速、快速和帶精起升速度的各種形式。在直齒輪減速器中,第二級傳動齒輪上安裝有磨擦保險連軸器,使環鏈電動葫蘆免于承受極端的超負荷,高強度耐摩損的鋼制鏈條提升穩定安全。因此,具有非常的安全可靠性。
500KG手電有直接控制和間接控制兩種形式。間接控制為安全伏,手電防護等級電壓,錐型轉子電動機防護等級為IP65/P54型環鏈電動葫蘆采用各類行走機構,能完成直接和平面范圍內的物料起重輸送,行走軌道可以是普通工字鋼,也可以是標準軌道。
應用范圍:環鏈電動葫蘆廣泛應用于機械制造、電子、汽車、造船、工件總裝以及高新技術工業區等現代化工業的生產線、流水線、裝配機、物流輸送等場合。
機構工作級別 | 起升高度 | 起起升速度 | 起重鏈條 | 起升電機 | 起升高度3m自重 | 最小鉤間距 | |||||
單鏈 | 雙鏈 | 單鏈 | mm | 起升電機功率 | 每小時接電次數 | 負載持續率% | 單鏈 | 雙鏈 | 單鏈 | 雙鏈 | |
m | m/min | kw | c/h | % | kg | mm | |||||
M4 | 3 | 3 | 8 | Φ4x12 | 0.2 | 240 | 40 | 16 | 17 | 450 | 470 |
8/2 | 0.2/0.05 | 240/480 | 40/20 | 16 | 17 | ||||||
4 | 4 | 4 | 0.1 | 240 | 40 | 16 | 17 | ||||
M3 | 12 | 0.3 | 240 | 40 | 16 | 17 | |||||
6 | 6 | 12/2 | 0.32/0.05 | 240/480 | 40/20 | 16 | 17 | ||||
6 | 0.2 | 240 | 40 | 16 | 17 | ||||||
10 | Φ5x15 | 0.5 | 240 | 40 | 32 | 34 | 520 | 555 | |||
M5 | 3 | 3 | 10/2.5 | 0.5/0.13 | 240/480 | 40/20 | 32 | 34 | |||
M4 | 4 | 4 | 5 | 0.3 | 240 | 40 | 32 | 34 | |||
M3 | 6 | 6 | 14 | 0.7 | 240 | 40 | 32 | 34 | |||
M2 | 7 | 0.62 | 240 | 40 | 32 | 34 | |||||
10 | Φ7x21 | 1 | 240 | 40 | 46 | 51 | 614 | 710 | |||
M5 | 3 | 3 | 10/2.5 | 1.0/0.25 | 240/480 | 40/20 | 46 | 51 | |||
M4 | 4 | 4 | 5 | 0.5 | 240 | 40 | 46 | 51 | |||
M3 | 6 | 6 | 15 | 1.4 | 240 | 40 | 48 | 53 | |||
M2 | 15/3.5 | 1.5/0.35 | 240/480 | 40/20 | 48 | 53 | |||||
7 | 1.4 | 240 | 40 | 48 | 53 | ||||||
M5 | 3 | 3 | 8 | Φ10x28 | 2.3 | 240 | 40 | 67 | 78 | 700 | 810 |
M4 | 4 | 4 | 8/2 | 1.5/0.35 | 240/480 | 40/20 | 68 | 80 | |||
M3 | 4 | ||||||||||
M2 | 6 | 6 | 1.4 | 240 | 40 | 67 | 78 | ||||
M3 | 3 | 3 | 4 | Φ10x28 | 2.3 | 240 | 40 | 69 | 81 | 760 | 810 |
4 | 4 | ||||||||||
M2 | 6 | 6 | |||||||||
三鏈 | 三鏈 | 四鏈 | 三鏈 | 四鏈 | |||||||
M4 | 3 | 3 | 4 | Φ10x28 | 1.4 | 240 | 40 | 102 | 108 | 980 | 960 |
4 | 4 | ||||||||||
M3 | 6 | 6 | 2.6/0.7 | 1.5/0.35 | 240/480 | 40/20 | 102 | 108 | 980 | 960 |
BD5 | BD10 | BD15 | ||||||||||||||
1100 | 2200 | 3200 | ||||||||||||||
380V 50HZ | 380V 50HZ | 380V 50HZ | ||||||||||||||
YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY |
13/3-2 | 13/3-4 | 13/6-2/8 | 15/5-2 | 15/5-4 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 13/3-8 | 15/5-2 | 15/5-2 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 15/5-8 |
28 | 14 | 28/7 | 28 | 14 | 7 | 28/7 | 14/7 | 3.5 | 28 | 28 | 28 | 7 | 28/7 | 14/7 | 14/4.6 | 3.5 |
0.2 | 0.14 | 0.27/0.07 | 0.5 | 0.4 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.05 | 0.05 | 0.5 | 0.5 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.4/0.05 | 0.12 |
40 | 40 | 40/20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 |
12.6-28b | 18-56c | 20-56c | ||||||||||||||
1400 | 2000 | 2000 | ||||||||||||||
PK5 | PK10 | PK15 | ||||||||||||||
標準建筑高度運行小車的技術參數: | ||||||||
標準建筑高度 | 單小車 | 型號 | BD2 | BD5 | ||||
承載能力 kg | 600 | 1100 | ||||||
電源 v | 380V 50HZ | 380V 50HZ | ||||||
配電機型號 | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | ||
11/5-2 | 11/5-4 | 11/5-8 | 13/3-2 | 13/3-4 | 13/6-2/8 | |||
運行速度m/,in | 28 | 14 | 7、3.5 | 28 | 14 | 28/7 | ||
電機功率 Kw | 0.14 | 0.12 | 0.07 | 0.2 | 0.14 | 0.27/0.07 | ||
負載持續率 % | 40 | 40 | 20 | 40 | 40 | 40/20 | ||
配工字鋼型號 | 12.3-16b | 12.6-28b | ||||||
最小轉彎半徑mm | 500 | 1400 | ||||||
配葫蘆型號 | PK1 | PK5 | ||||||
PK2 |
標準建筑高度運行小車的技術參數: | ||||||||||||||||
標準建筑高度 | 單小車 | 型號 | BD10 | BD15 | ||||||||||||
承載能力 kg | 2200 | 3200 | ||||||||||||||
電源 v | 380V 50HZ | 380V 50HZ | ||||||||||||||
配電機型號 | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | YHHZY | ||
15/5-2 | 15/5-4 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 13/3-8 | 15/5-2 | 15/5-2 | 15/5-8 | 15/5-2/8 | 15/5-4/8 | 15/5-4/12 | 15/5-8 | |||
運行速度m/,in | 28 | 14 | 7 | 28/7 | 14/7 | 3.5 | 28 | 28 | 28 | 7 | 28/7 | 14/7 | 14/4.6 | 3.5 | ||
電機功率 Kw | 0.5 | 0.4 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.05 | 0.05 | 0.5 | 0.5 | 0.2 | 0.4/0.12 | 0.4/0.1 | 0.4/0.05 | 0.12 | ||
負載持續率 % | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | 40 | 40 | 20 | 40/20 | 40/20 | 40/20 | 20 | ||
配工字鋼型號 | 18-56c | 20-56c | ||||||||||||||
最小轉彎半徑mm | 2000 | 2000 | ||||||||||||||
配葫蘆型號 | PK10 | PK15 | ||||||||||||||
產品優勢
憑借出類拔萃的技術隊伍和先進的科學管理,公司的銷售規模在不斷擴大,產品不僅暢銷我國二十八個省市,與國內外客戶建立了良好的業務聯系,深受好評,還逐步形成了經營貿易相結合,產、供、銷、服務一條龍的經營模式,為用戶提供方便快捷的全程服務,并以?xún)?yōu)質的產品質量贏得社會各界的好評。360度完善服務
專業安全性能高
智能自動化功能
滬工享譽各地
國內及歐盟認證信譽質保
故障率更低
上海滬工起重機械有限公司,是一家生產電動葫蘆、手拉葫蘆等起重機械的企業。公司原總部坐落于上海金山,發達的經濟、便利的交通以及有效地資源配置,使企業同時具備了天時、地利、人和之 優勢。成為國內優質的電動葫蘆、環鏈電動葫蘆、鋼絲繩電動葫蘆制造 企業。上海滬工起重機械有限公司成立以來,公司實施資源戰略 、市場戰略和國際化戰略, 以科技創新、市場導向、管理提升和員工發展為基礎,關注客戶價值,承擔社會責任。致力于提供先進、 優質并有競爭力的電動葫蘆,產品至全球多個國家和地區。上海滬工起重機械有限公司除提供標準成型產品外,還可以根 據客戶需求專門設計各類特種非標電動葫蘆、鋼絲繩電動葫蘆、環鏈電 動葫蘆,擁有起重量從0.5t~400t級等多系列產品。 電動葫蘆、手拉葫蘆以它過硬的質量、良好的信譽享譽國內外,真正體現了 “品牌的力量”?!爸刭|(zhì)誠信興企之本,科學高效追 求卓越”,將以“創重工品牌,興民族工業”為己任 ,不…
