電動卷?yè)P(yáng)機

當前位置：首頁 - 產品中心 - 卷?yè)P(yáng)機 - 電動卷?yè)P(yáng)機

產品介紹

慢速卷?yè)P(yáng)機又稱之為絞車。工作原理:由人力或機械動力驅動卷筒、卷繞繩索來完成牽引工作的裝置。垂直提升、水平或傾斜曳引重物的簡單起重機械。分手動和電動兩種，主要以電動為主。

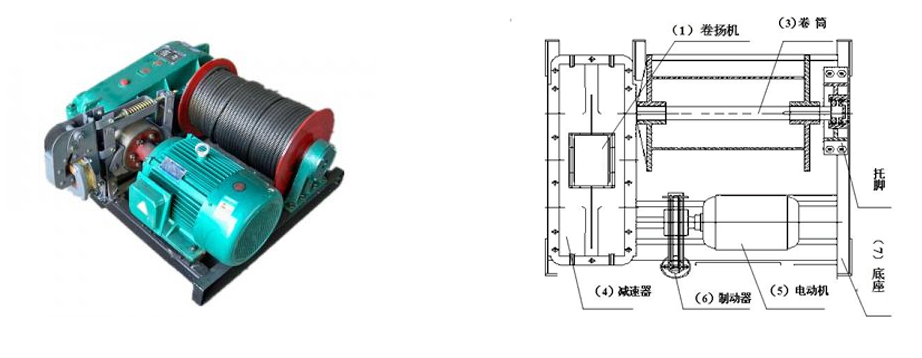

卷筒傳動結構本結構采用行星齒輪傳動方式，通過聯軸器直接帶動卷筒轉動，并可簡易更換報廢鋼絲繩或改變鋼絲繩旋轉方向。

制動機構采用電磁盤式制動器，選用耐磨剎車片，構造簡單不需調節間隙，遇斷電時制動器能自動快速制動，控制重物下滑量，安全可靠。

齒輪箱采用延性鑄鐵FCD- 45#銅鑄造，延展性強，不易斷裂。

專用電機采用B級絕緣的卷?yè)P(yáng)機專用電動機，起動轉柜大，慣性小,溫升低，可長時間頻繁使用。

傳動齒輪采用優質鋼材，經特殊熱處理及高精度加工，具有耐磨性強、低噪音、傳動效率高及機械性能佳等特點。

機體固定架采用標準槽鋼焊接而成，可方便安裝于建筑工地、倉儲碼頭等不同工作場所

產品參數

卷?yè)P(yáng)機型號		JM0.5T	JM1T	JM1.5T	JM2T	JM3T	JM5T	JM8T	JM10T	JM16T	JM20T	JM30T
鋼絲繩額定拉力KN		5	10	15	20	30	50	80	100	160	200	300
總傳動比I		36.6	40.59	54.38	54.9	88.6	119.34	174.93	208.8	273.35	304.37	387.7
卷筒	直徑長度MN	165*300	165*400	219*460	219*475	219*570	325*625	400*960	425*970	500*1200	700*1300	780*1500
卷筒	鋼絲繩（容繩量）M	50(100)	70(160)	80(170)	80(180)	100(150)	0(200)	0(300)	0(300)	0(300)	0(450)	0(500)
鋼絲繩	規格	6*19	6*19	6*19	6*19	6*19	6*19	6*37	6*37	6*37	6*37	6*37
	直徑MN	7.7	9.3	11	12.5	15.5	19.5	26	30	32	38	47.5
	提升速度M/MN	22	22	22	16	16	9	9	9	9	9	8
電動機	型號	Y100L-4	Y132S-4	Y132M-S	Y32M-4	Y160L-6	Y160L-6	YZR180-6	YZR200L-6	YZR225M-6	YZR250M-6	YZR250M-6
	功率KW	2.2	5.5	7.5	7.5	11	11	15	22	30	45	45
	轉速R/MN	1420	1440	1440	1440	1440	970	960	960	960	960	960
制動器型號		TJ2-100	TJ2-150	TJ2-200	TJ2-200	TJ2-200	YZW300/45	YZW300/45	YZW300/45	YZW400/95	YZW400/95	YZW400/95
外形尺寸（長寬高）		710575340	720745400	980860500	920860530	13301135800	13301135800	17201598870	19201680890	215021951200	231524001600	268022701850
整機重量KG		120	230	340	450	550	800	1700	2200	3800	5600	8500
